Syntesi - Die morderne Neue

Die erste pneumatische Einheit mit austauschbaren und einziehbaren pneumatischen Anschlüssen.

Mit der Reihe Syntesi wurde durch Metal Work im Ergebnis von 30 Jahren Erfahrung in der Fertigung von Druckluft-Wartungseinheiten ein bedeutender Meilenstein gesetzt. Es wurden die Details genauestens untersucht, um bei verringertem Platzbedarf und Gewicht, die beste Leistung zu schaffen. Die Leistungsfähigkeit ist somit erheblich größer als die jeder anderen Einheit der gleichen Baugröße.

Diese modulare Einheit bildet ein sehr einfaches aber effektives System, das keinerlei Halterungen, Standbolzen oder Joche für die Verbindung der verschiedenen Module benötigt. Die Grundausführung der Syntesi bietet eine Vielzahl von Funktionen, die bei traditionellen Wartungseinheiten nicht vorhanden oder nur optional vorhanden sind.

Beispiele dafür sind abschließbare Einstellknöpfe, zusätzliche Luftabnahmen vorn und hinten, Durchfluss von links oder rechts oder umgekehrt, Regler mit Kompensationssystem für hohe Genauigkeit bei schwankendem Eingangsdruck und mit hoher Rückentlüftung, absolut wischfeste Kennzeichnung und automatischer Kondenswasser-Ablass auch für Baugröße 1 und ein im Bereich von 360° sichtbares Niveau des Öl- oder Kondenswasserstandes. Die verwendeten Werkstoffe Technopolymer und vernickelter Messing besitzten eine sehr hohe Korrosionsbeständigkeit. Zusätzlich ist eine spezielle Anti-Korrosions Version verfügbar mit Edelstahl Komponenten oder Geomet behandelten Bauteile.

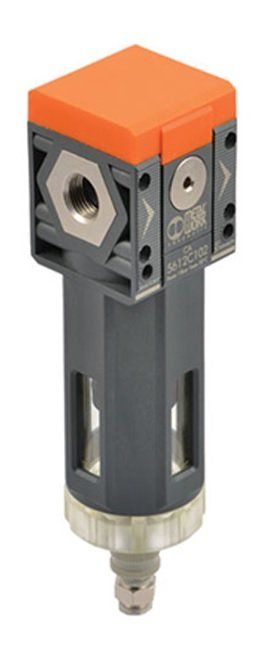

Syntesi - Filter

Halbautomatik- und Automatikablass
Metallbehälter mit 360° Sichtfenster
Eingangsdruck max. 15 bar

Dieser Filter ist in den Größen 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Datenblatt

Syntesi - Regler

Die Syntesi® Druckregler arbeiten nach dem Prinzip der Rollmembran, die eine Vielzahl von Vorteilen im Vergleich zu den Systemen mit Flachmembranen aufweisen:

Größerer Hub ermöglicht eine größere Ventilöffnung und daher einen größeren Durchfluss.
Verringerte dynamische Tastreibung und daher schnelleres Ansprechen und verbesserte Empfindlichkeit.
Höhere Genauigkeit bei der Einhaltung des Sollwertes bei variablen Durchflüssen und abweichenden Eingangsdrücken.
Eingangsdruck max. 18 bar

Dieser Regler ist in den Größen 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Datenblatt

Syntesi - Öler

Pneumatische Öler sind die einfachste Lösung, um Öl zu den Aktoren eines Schaltkreises zu transportieren. Wenn die Druckluft durch den Öler fließt, trifft sie auf eine bewegliche Membran, die den Weg teilweise blockiert und dabei eine kleine Druckdifferenz zwischen Ein- und Ausgangsseite erzeugt.

Das Öl wird nun mit Hilfe des höheren Druckes zur Einstelldrossel gefördert. Die Ölmenge kann genau dosiert werden, da die Tropfen in der transparenten Ölerkuppel beobachtet werden können.

Die Füllung darf nur im drucklosen Zustand über das Einfüllloch erfolgen. Dazu ist der Stöpsel neben der Ölerkuppel herauszuschrauben. Vorn und hinten ist je ein Anschluss (1/8” bei Baugröße 1 und 1/4” bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme genutzt werden kann.

Öler mit hoher Ölstabilität

360° Sichtbehälter
Eingangsdruck max. 15 bar

Dieser Öler ist in den Größen 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Datenblatt

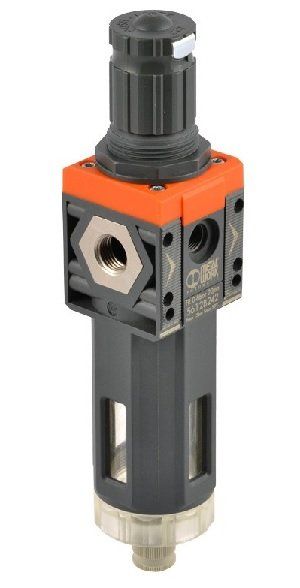

Syntesi - Filterregler

Diese Geräte kombinieren in einem einzelnen Modul die Funktionen der Filterung, Kondensatabscheidung und Druckregelung.

Der Aufbau erfolgt mit den gleichen Elementen wie bei Filter und Regler, so dass Leistungsfähigkeit und Vorteile auch für die Kombination zutreffen:Kondensatabscheidung und Beseitigung größerer flüssiger und fester Partikel durch Zentrifugation.
Zwei wählbare Kondensatablässe (RMSA, RA und SAC).
360° Sichtbarkeit des Kondensatniveaus über transparente Sichtfenster.
Regler mit Rollmembran mit maximaler Genauigkeit und hohem Durchfluss und minimaler Reibung.
Kompensation von Eingangsdruckschwankungen.
Entlüftungsventil.
Schnellentlüftungsventil für Entlüftung bei Eingangsdruck = Null.
Abschließbarer Einstellknopf mit Verrastung.
Anschlüsse vorn und hinten können für Manometer, Druckschalter oder, unter Beachtung der hohen Durchflusswerte, als zusätzliche Abnahme für gefilterte Druckluft verwendet werden.
Eingangsdruck max. 18 bar

Dieser Filterregler ist in den Größen 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Datenblatt

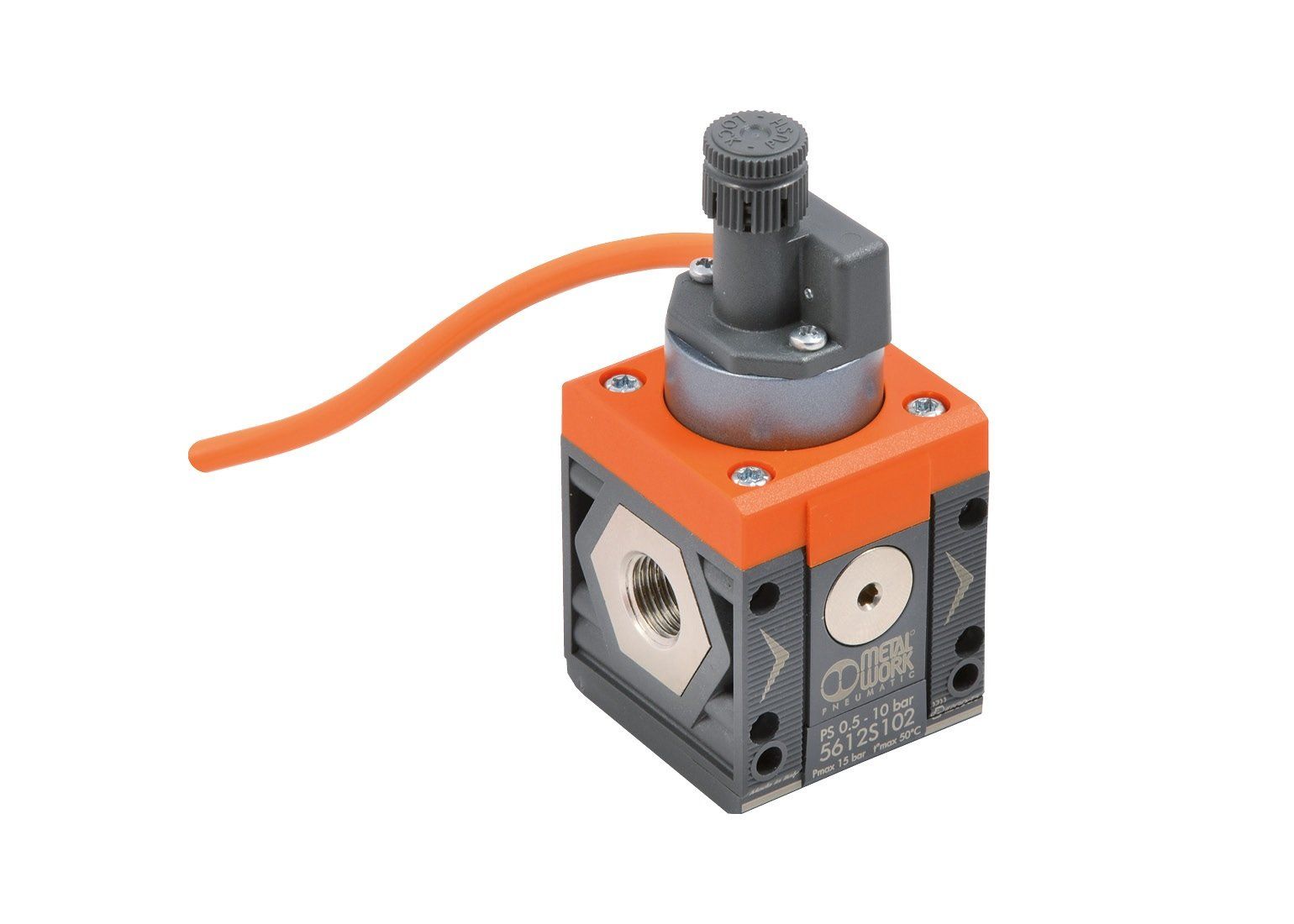

Syntesi - Druckschalter

Die Syntesi-Druckschalter verkörpern ein hohes Nivau der Miniaturisierung und ein modernes attraktives Design.

Als modulare Bauelemente in der Syntesi-Baureihe können sie sowohl aufrecht stehend oderkopfüber installiert werden.

Alternativ können sie mit einem festen 2 m-Kabel oder mit M8-Stecker an einem 300 mm-Kabel geliefert werden.

Der Schaltkontakt wirkt als Wechsler, d.h. er kann sowohl als Schließer aber auch als Öffner eingesetzt werden. Die Einstellung erfolgt über einen gerändelten Rastknopf.

Anschluss von G1/8" - G1"
Einganggsdruck bis 15 bar
Einstelldruck 0,5 bis 10 bar

Datenblatt

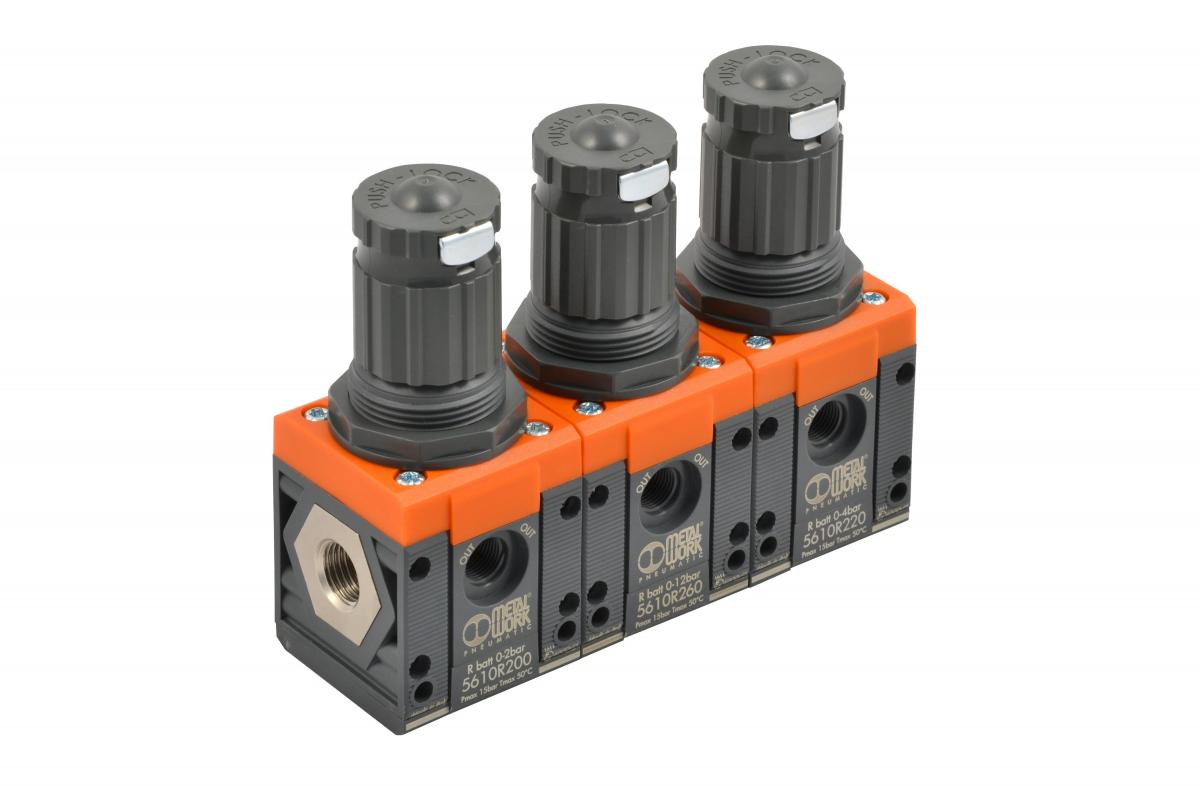

Syntesi - Batterie-Regler

Batterie-Regler werden verwendet, um die geregelte Luft an den Anschlüssen vorn und hinten zu entnehmen, während die Ein-und Ausgänge der Hauptluft (Eingangsdruck) direkt miteinander verbunden werden.

So ist es z.B. möglich, verschiedene Regler nebeneinander am gleichen Eingangsdruck anzuschließen und wahlfrei verschiedene geregelte Drücke zu nutzen, ohne dabei den Druck des vorangegangenen Reglers beachten zu müssen.

Batterie-Regler verwenden die gleichen Konstruktionsprinzipien wie die Standardregler.

Deshalb besitzen sie die gleichen Vorteile wie z.B. die Kompensation der Eingangsdruckschwankungen, Entlüftungsventile und Schnellentlüftung für den geregelten Druck, sowie die abschließbaren Einstellknöpfe mit Verrastung.
