Kompaktzylinder ISO 21287

Reihe: Liner

Kompaktzylinder nach ISO 21287 der Baureihe LINER gibt es in verschiedenen Ausführungen:

•  mit oder ohne Magnet
• Doppelt-oder einfachwirkend, auch durchgehende Stange
• Doppeltwirkend, mit hohler, durchgehender Stange
• Einfachwirkend, ein- oder ausgefahren, auch durchgehend
• Einfachwirkend mit hohler, durchgehender Stange
• Doppeltwirkend, verdrehgesichert - auch mit durchgehender Kolbenstange
• Polyurethan- oder FKM/FPM-Dichtungen (für die Hoch-Temperaturausführung)
• Alle Abmessungen nach ISO 21287.
•


Diese Zylinder haben durch den Wegfall separater Endköpfe einen einfachen Aufbau, erhöhte Robustheit und Genauigkeit.

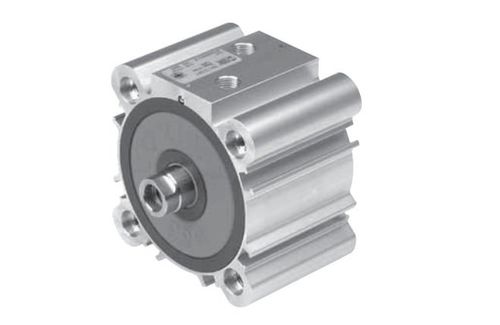

Kompaktzylinder

Reihe: CMPC

Der Kompaktzylinder der Reihe CMPC steht in zahlreichen Ausführungen zur Verfügung und eignet sich für die unterschiedlichsten Anforderungen:

• Ausführung mit oder ohne Magnet
• Einfachwirkend mit normal eingefahrener oder normal ausgefahrener oder durchgehender Kolbenstange
• Verdrehgesicherte Ausführung, doppeltwirkend - auch mit durchgehender Kolbenstange
• Tandem mit zwei, drei und vier Stufen
• Mehrstellungszylinder mit zwei oder drei Positionen

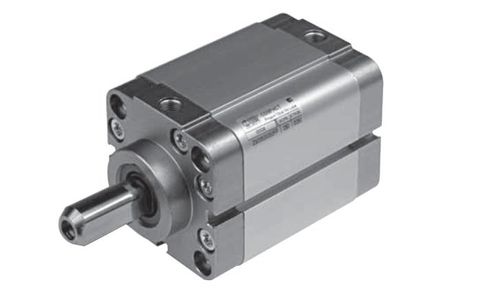

Kompaktzylinder

Reihe: CMPC “TWO-FLAT”



Diese Ausführung ist geeignet, begrenzte Drehmomente aufzunehmen und die Lage von Lasten an der Kolbenstange zu fixieren. Bei Two-Flat-Zylindern hat die Kolbenstange aus Edelstahl zwei parallel gegenüberliegende ebene Flächen. Der Deckel des Zylinders hat eine Bronzebuchse, die dieser Form der Kolbenstange angepasst ist. Damit wird eine Verdrehsicherung gewährleistet. Eine spezielle Polyurethan-Dichtung sichert die Abdichtung und verhindert das Eindringen von Schmutz.Diese technische Lösung ist bezüglich Abdichtungzuverlässiger als eine quadratische oder sechskantigeKolbenstange.

Diese Kompaktzylinder gibt es in folgenden Ausführungen:

•  mit oder ohne Magnet
• doppeltwirkend, Standard
• doppeltwirkend, durchgehende Kolbenstange - eine Stange ist verdrehgesichert
